SPIDER

TECHWAY propose une large gamme de switch ARINC 818 (ou commutateur ARINC 818). TECHWAY (France) et Great River Technology (États-Unis) ont uni leurs forces pour offrir une gamme de switch ARINC 818 conçus pour simplifier les architectures modulables (sources, destinations).

Les switch ARINC 818 reposent sur la technologie FPGA associée à des interfaces optiques très haut-débit. Tous les switch garantissent que les images vidéo restent intactes et exemptes de corruption lors de la commutation.

Le switch ARINC818_2 en promotion !
Profitez de la promotion pour l’intégrer dans vos projets avioniques. Contactez nos experts pour plus d’informations : https://www.techway.com/end-of-year-promotion-arinc-818-switch/

SPIDER est compatible avec l’ARINC 818 Supplement 2 et supporte des débits allant jusqu’à 6,375 Gbps par lien. Ces solutions sont indépendantes de l’ICD. La vitesse de liaison et la configuration de la virtualisation sont définies à la commande.

Ces switch ARINC 818 sont utilisés dans les principaux programmes d’équipement aéronautique.

Fiche technique
Description
Attributs
Référence
Documents

Applications

  • Test des équipements de laboratoire
  • Banc de test (Production, Qualification, Certification)
  • Support à la R&D ARINC 818, prototypage

Avantages

  • Temps réel
  • Commutation à faible latence
  • Faible délai de propagation
  • Capacité de virtualisation de commutation
  • Facile à utiliser :
    • Surveillance et commande via Ethernet
    • Configuration facile
    • Support TECHWAY
  • Prêt à l’emploi :
    • Utilisation autonome
    • Rackable

Caractéristiques

  • Débits disponibles : 1.0625, 2.125, 3.1875, 4.25, 8.5 Gbps
  • Test pattern optionnel (sur demande)
  • Compatible avec l’ARINC 818 Supplement 2
  • Surveillance des liens en temps réel et compteur d’erreurs
  • Cmd/Ctrl par SNMP ou serveur Web intégrés
  • Commutation à faible latence
  • Unicast, multicast et broadcast
  • Température de fonctionnement : 0°C à 50°C
  • Température de stockage : -55°C à 125°C
  • Marquage CE

Spécificités

  • Commutateur de contrôle 10/100BaseT Ethernet
  • 10 entrées et 10 sorties
  • SNMP v3 et serveur Web intégrés

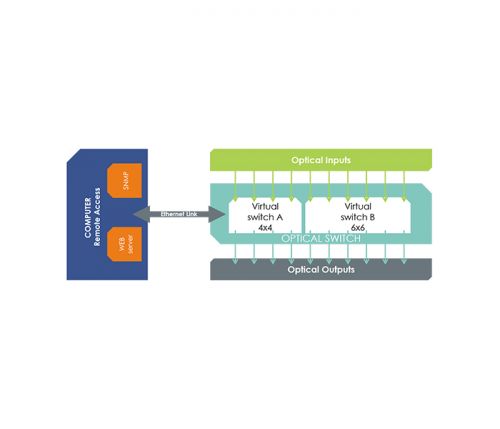

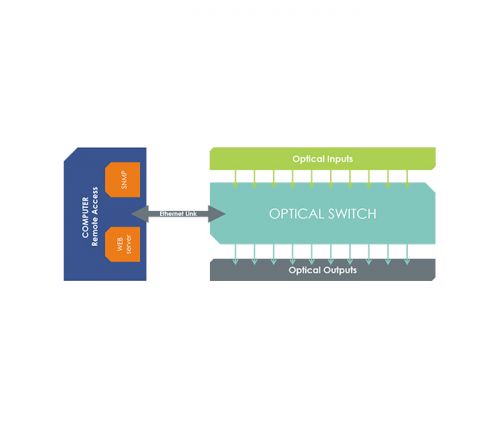

  • Plusieurs configurations virtuelles (10×10 ou 4×4+6×6 ou 2×2+8×8)
  • Alimentation (120V-240V) et DC (28V-48V)
  • Connecteurs optiques LC (850nm)

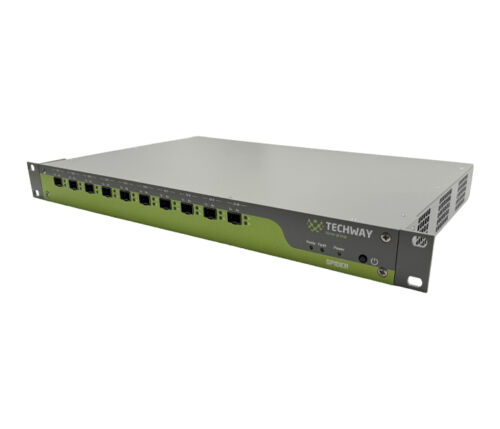

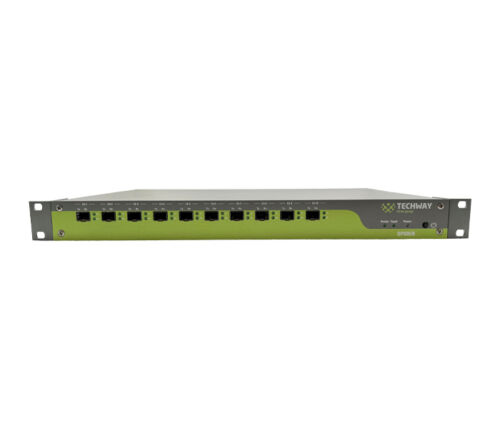

  • Format rack 1U 19″

Protocole ARINC 818

ARINC 818 : le bus vidéo numérique pour l’avionique.

L’interface et protocole standard vidéo ARINC 818 offre une bande passante élevée, une faible latence et des transmissions vidéo numériques non compressées.

La norme a été avancée par l’ARINC et la communauté aérospatiale pour répondre aux besoins stricts de la vidéo numérique haute performance. Avant même sa publication, le protocole a été adopté par les principaux programmes aérospatiaux et militaires, et il est devenu la norme de facto pour les systèmes vidéo militaires à haute performance.

Plus d’informations sur le protocole ARINC 818 : http://www.arinc-818.eu/fr/

ARINC 818
Débit 1,0625 Gbps, 2,125 Gbps, 3,1875 Gbps, 4,25 Gbps, 8,5 Gbps
Facteur de forme Coffret, Module
Fournisseur TECHWAY, Great River Technology
Interface ARINC 818
Liaison Fibre optique
Nombre de voies 10, 4
  • SPIDER2_A818
    Switch ARINC 818, rack 1U 19″, 10 entrées/10 sorties jusqu’à 4,25 Gbps.
  • SPIDER3_A818
    Switch ARINC 818, rack 1U 19″, 10 entrées/10 sorties jusqu’à 8,5 Gbps.
  • SPIDER_WARRANTY_EXT
    Extension de garantie annuelle pour SPIDER.
