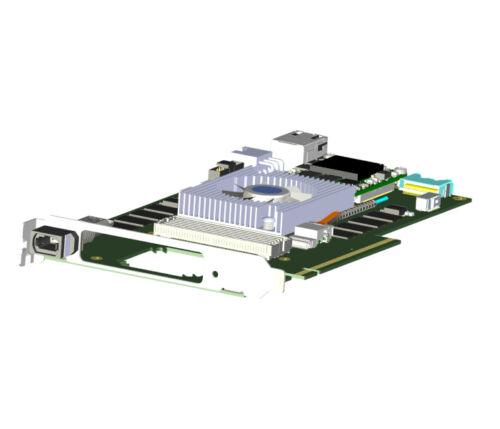

carte pcie kintex ultrascale+ - PFP IV right 1

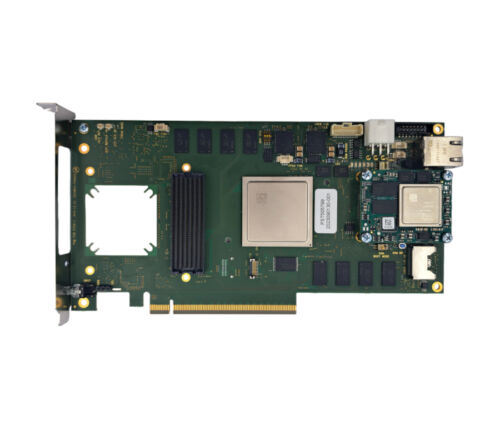

carte pcie kintex ultrascale+ - PFP IV endplate 1

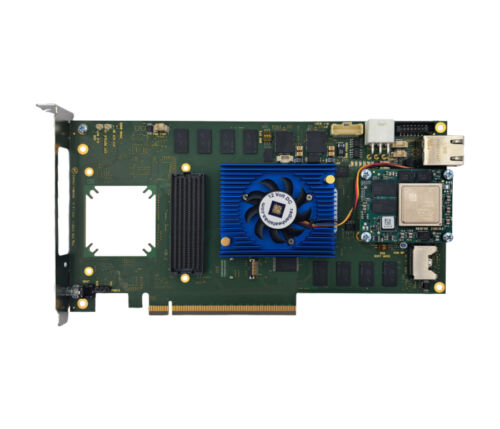

carte pcie kintex ultrascale+ - PFP IV endplate fan

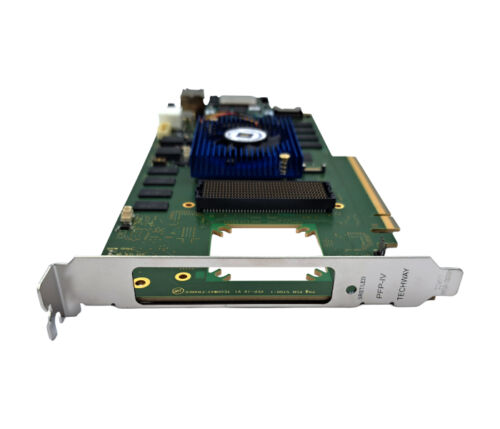

carte pcie kintex ultrascale+ - PFP IV front fan
carte pcie kintex ultrascale+ - PFP IV right 1
carte pcie kintex ultrascale+ - PFP IV endplate 1
carte pcie kintex ultrascale+ - PFP IV endplate fan
carte pcie kintex ultrascale+ - PFP IV front fan

PFP-IV

La nouvelle PFP-IV est une carte PCIe Kintex UltraScale+ avec connecteur FMC+ basée sur le puissant FPGA Kintex UltraScale+ de AMD (Xilinx). Cette carte est dédiée aux applications très haut-débit telles que les communications 100 GbEth, ADC/DAC 4/6 GHz, ARINC 818, AURORA, JESD, sFPDP, etc.

Les composants Kintex UltraScale+ offrent le meilleur rapport prix/performance/watt, ce qui constitue une solution rentable pour les applications nécessitant des fonctionnalités de pointe.

La carte PCIe Kintex UltraScale+ est très polyvalente grâce à sa parfaite combinaison technologique : FPGA Kintex UltraScale+, connecteur FMC+, mémoires DDR4, SoM basé sur le MPSoC Zynq UltraScale+, système de gestion, liaisons optiques 25 Gbps, etc. Le SoM optionnel offre de puissantes capacités CPU, permettant de décharger l’application (traitement + gestion).

Entièrement conforme aux normes standards (VITA 57.4, PCIe, AXI4, etc.), la carte PCIe Kintex UltraScale+ a été conçue pour s’intégrer facilement dans un système existant ou une toute nouvelle architecture. Elle peut être intégrée dans un environnement PC standard ou en mode autonome dans votre propre boîtier.

Fiche technique
Description
Attributs
Référence

Applications

  • RADAR
  • Télécom
  • Electronic Warfare
  • Outil embarqué
  • Co-traitement
  • Banc d’essai

Avantages

  • Communication haut-débit
  • Traitement haute capacité
  • SoM : FPGA + capacités de traitement
  • Solution « cost-effective »
  • Format PCIe ou mode autonome
  • Conforme FMC+ VITA 57.4
  • Kit avancé (Windows & Linux)

Caractéristiques

  • FPGA Kintex UltraScale+
  • SoM MPSoC Zynq UltraScale+ (option)
  • Interface AXI4
  • Interfaces FPGA :
    • PCIe Gen3 x16
    • Connecteur FMC+ :
      • x16 HSS jusqu’à 25 Gbps avec KUP11
      • x20 HSS jusqu’à 25 Gbps avec KUP15
    • Connecteur FireFlyTM (x4 HSS jusqu’à 25 Gbps)
    • E/S utilisateur (x16 low-speed, x7 high-speed, x2 HSS)
  • Interfaces SoM MPSoC :
    • microSD
    • Ethernet
    • USB3.0
  • x2 banques de mémoire DDR4 de 4Go
  • Options de démarrage du SoM MPSoC :
    • microSD
    • e.MMC
    • QSPI
Cartes FPGA
Environnement Commercial, Industriel
Facteur de forme PCIe
Famille FPGA Kintex UltraScale+
Fournisseur TECHWAY
I/O A/D, D/A, Optique, SFP, sFPDP, GbE, 10GbE, 25GbE, 40GbE, LVDS
Interface FMC+
PCIe PCIe x16 Gen3
  • PFP-IV_11
    Plateforme FPGA PCIe (PFP) équipée d’un FPGA Kintex UltraScale+ KUP11, PCIe x16 Gen3, Connecteur FMC+.
  • PFP-IV_15
    Plateforme FPGA PCIe (PFP) équipée d’un FPGA Kintex UltraScale+ KUP15, PCIe x16 Gen3, Connecteur FMC+.
Nous contacter

Configurations

  • PFP-IV_11_Opt
    Plateforme FPGA PCIe (PFP) équipée d’un module optique FireFly™ de 4 liens @25G.
  • PFP-IV_11_SoM
    Plateforme FPGA PCIe (PFP) équipée d’un Zynq UltraScale+ ZU02CG, 4GB DDR4 System-on-Module (SoM).
  • PFP-IV_11_Opt_SoM
    Plateforme FPGA PCIe (PFP) équipée d’un Zynq UltraScale+ ZU02CG, 4GB DDR4 System-on-Module et d’un module optique FireFly™ de 4 liens @25G.
  • PFP-IV_15_Opt
    Plateforme FPGA PCIe (PFP) équipée d’un module optique FireFly™ de 4 liens @25G.
  • PFP-IV_15_SoM
    Plateforme FPGA PCIe (PFP) équipée d’un Zynq UltraScale+ ZU02CG, 4GB DDR4 System-on-Module (SoM).
  • PFP-IV_15_Opt_SoM
    Plateforme FPGA PCIe (PFP) équipée d’un Zynq UltraScale+ ZU02CG, 4GB DDR4 System-on-Module et d’un d’un module optique FireFly™ de 4 liens @25G.
